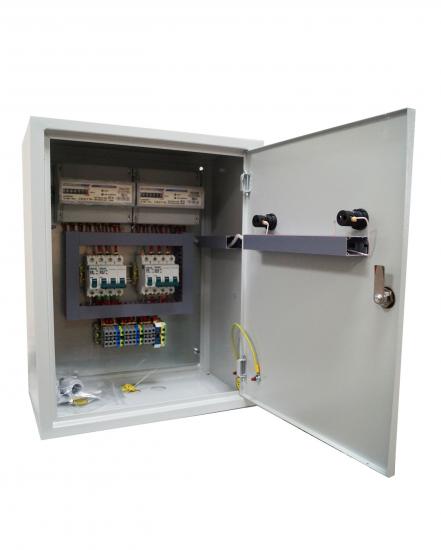

Шкаф управления ВРУ 9-2/1-170220

Шкаф управления ВРУ 9-2/1-170220

Код: 2469
Цена
76500 руб.
Нашли дешевле?
Предложим дополнительную скидку от объема!
Отправляя форму, вы даете свое согласие на обработку персональных данных.
Изготовление секций
под заказ любой длины
Бесплатная доставка
до терминала ТК
Бесплатный выезд
замерщика на объект
Бесплатная доставка
при заказе от 10000 рублей

Характеристики

Материал корпуса сталь
Размещение в помещении
Тип дополнительного оборудования нет
Взрывозащита нет
Способ установки настенный
Напряжение в сети 380 В
Степень защиты IP IP31
Количество отходящих линий электрообогрева 1

Описание

ВРУ предназначено для ввода, учета и распределения электрической энергии и защиты линий при перегрузках и коротких замыканиях в трехфазных сетях напряжением сети 380/220В частоты 50 и 60 Гц с глухозаземленной нейтралью.

ВРУ предназначены для эксплуатации в следующих условиях:

  • в части воздействия климатических факторов внешней среды исполнение по ГОСТ 15150-69-УХЛ, категория размещения -4;
  • в части воздействия механических факторов – группа условий эксплуатации М1 по ГОСТ 17516-72;
  • высота над уровнем моря – не более 2000 м;
  • рабочее положение в пространстве – вертикальное, с допустимым отклонением в сторону на 5 градусов;
  • температура окружающего воздуха – в соответствии с климатическим исполнением по ГОСТ 15150-69;
  • степень загрязнения окружающей среды – 3 по ГОСТ Р 51321.1-2000.
Номинальное рабочее напряжение (Uc) ~ 380/220 В
Частота питающей цепи 50 Гц
Номинальное напряжение изоляции (Ui) 660 В
Номинальный ток ВРУ 63 А
Номинальный условный ток КЗ (Icc) вводного автомата или коммутационная способность вводного автоматического выключателя 4.5 кА
Количество вводов ВРУ 2 шт
Количество выводов ВРУ 1 шт
Степень защиты по ГОСТ 14254-80 IP31
Вид системы заземления TN-С
Габариты корпуса:
— Высота 500 мм
— Ширина 400 мм
— Глубина 200 мм
Масса 7 кг

ВРУ представляет собой щит с монтажной панелью, в которой устанавливается комплект коммутационной аппаратуры согласно схеме, согласованной с Заказчиком.

Конструктивное исполнение по виду установки: навесное.

Комплект поставки

  • ВРУ, в комплектации согласно заказа;
  • паспорт и руководство по эксплуатации – 1 шт;
  • ключи от дверей – 1 комплект.

Меры безопасности

  • К монтажу и обслуживанию ВРУ допускается персонал, прошедший подготовку и имеющий разрешение в соответствии с «Правилами технической эксплуатации электроустановок потребителей» и «правилами техники безопасности при эксплуатации электроустановок потребителей» и имеющих квалификационную группу по технике безопасности не ниже III;
  • Корпус ВРУ должен быть заземлен в соответствии с требованиями ПУЭ гл. 1-7.

Монтаж ВРУ

  1. ВРУ, при монтаже на месте, должно устанавливаться с учетом расположения органов управления аппаратов на высоте от 600 до 1800 от нижнего основания и шкал счетчиков – на высоте 1000-1800 мм.
  2. ВРУ, предназначенное для установки вне электрощитового помещения, должно быть обеспечен запорным устройством, исключающим доступ лицам, не имеющим на это разрешения.
  3. Перед установкой ВРУ необходимо проверить соответствие технических данных, которые указаны в паспорте на ВРУ, проектной документации.
  4. Произвести затяжку всех электрических соединений, проверить целостность узлов, аппаратов, изоляции электрических цепей.
  5. Установить ВРУ на месте эксплуатации и закрепить.
  6. Произвести подключение внешних кабелей и проводов к зажимам соответствующих аппаратов, шинных мостов.
  7. Произвести заземление корпуса ВРУ, используя при этом заземляющие устройства.

Техническое обслуживание

Периодическое обслуживание производится в соответствии с инструкциями эксплуатирующих организаций, но не реже одного раза в шесть месяцев, при этом необходимо проверить:

  • состояние контактных зажимов и крепежа;
  • состояние заземления;
  • целостность корпуса.

Полный осмотр ВРУ производить при выключенном напряжении не реже одного раза в год. При этом, кроме перечисленного выше:

  • убедиться в исправности всех элементов пункта;
  • проверить исправность, отсутствие загрязнения и подгорания контактных систем;
  • заменить сильно изношенные детали новыми.
