Система Теплоскат – отопление для кровли

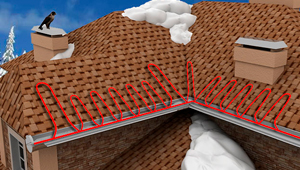

Обогрев кровли греющим кабелем

Система «Теплоскат» позволяет обогреть крышу и ее основные элементы, предотвращает образование наледи в водосточных трубах и желобах, а также в других местах покрытия кровли.

Составные элементы систем «Теплоскат»

  • Греющая часть – непосредственно греющий кабель и приспособления для его крепления на кровле. Основная задача – нагрев льда и снега, и их превращение в воду. В качестве дополнительных элементов в комплект системы могут входить воронки со встроенным подогревом и снегозадерживатели.
  • Информационная сеть – распределитель питания по всем элементам греющей части. Кроме этого, сеть организует канал для передачи информационных сигналов от температурных датчиков до блока системы управления.
  • Система управления представляет собой шкаф с совокупностью терморегуляторов, датчиков температур, приборов для контроля за осадками и воды. Также включает в себя пускорегулирующие и защитные приборы, индивидуально подобранные под мощность той или иной системы.

Зоны обогрева систем «Теплоскат»

  • водосточные трубы;
  • водосборные лотки и желоба;
  • воронки и водометы;
  • карнизы и капельник;
  • плоскость кровли;
  • площадь водосбора желоба и входного обогрева.

Отдельно поговорим об этапах проектирования системы обогрева кровли.

  1. На первом этапе монтажа системы необходимо собрать все необходимые чертежи здания и отметить на них требуемые обогрева участки крыши и водостоков.
  2. Далее организуется фотосъемка объекта и определение размеров некоторых частей обогреваемого участка.
  3. Следующий этап – классификация участков обогрева на те, которые «заслуживают особого внимания» и на опасные участки там, где велика вероятность скопления снега и льда. К примеру, опасными считаются такие участки, как водосточные трубы, воронки, желоба и лотки, водометы и карнизы крыш.
  4. Определяются габариты крыши (длина, высота, ширина), высота здания, угол наклона крыши, диаметр водосточных труб, длина и размеры водосборных лотков и желобов. Основываясь на чертежах, фотографиях и полученных измерений вся система водостока и будущая система обогрева разделяется на характерные элементы.
  5. На этом этапе формируется техническое задание для дальнейшего проектирования системы обогрева. В этом документе указывается, исходя из рекомендаций производителя, обогреваемые зоны, удельная мощность обогрева для каждого узла системы, тип нагревательного кабеля. Описывается алгоритм проектирования системы.
  6. Осуществляется расчет количества необходимого размера нагревательного кабеля и общая электрическая мощность системы. Это особо важный этап проектирования и здесь следует руководствоваться нижеследующим.
    • На один погонный метр водосточной трубы следует рассчитывать мощность нагревательного кабеля в диапазоне от 20 до 60 Вт. Номинальная мощность зависит также от диаметра трубы.
    • Номинальная площадь для желобов зависит от их площади водосбора. Так если эта площадь не превышает 5м2, то мощность должна быть не более 20 Вт/м. Если площадь 25 м2, то мощность должна быть уже 50 Вт/м.
    • Какие-либо примыкания кровли к вертикальной стене обычно создают места скопления снега. Это особенно вероятно, если кровля имеет значительный угол наклона. Тогда обогрев примыкающих хон следует осуществлять в два витка кабеля.
    • Специальные обогреваемые воронки обычно имеют мощность в 50 Вт. В ряде случаях, для усиления обогрева возможно оснащение ими нагревательного кабеля с помощью организованных петель крепления.
    • Карнизы, которые расположены ниже желобов, являются источниками падающих снежных и ледяных глыб. Для предотвращения их возникновения нагревательный кабель укладывают либо вдоль карниза (если его ширина не превышает 300 мм), либо по всей его площади.
  7. На этом этапе рассчитывается и оценивается возможность падения с тех или иных крыш ледяных глыб и сосулек, а также сползания снега. Принимаются решения по предупреждению данных неприятностей. Например, установка защитных и задерживающих снег устройств.
  8. Определяется тип, основные параметры и количество нагревательных секций, их схема расположения. Принимается окончательное решение о мощности системы и ее элементов.

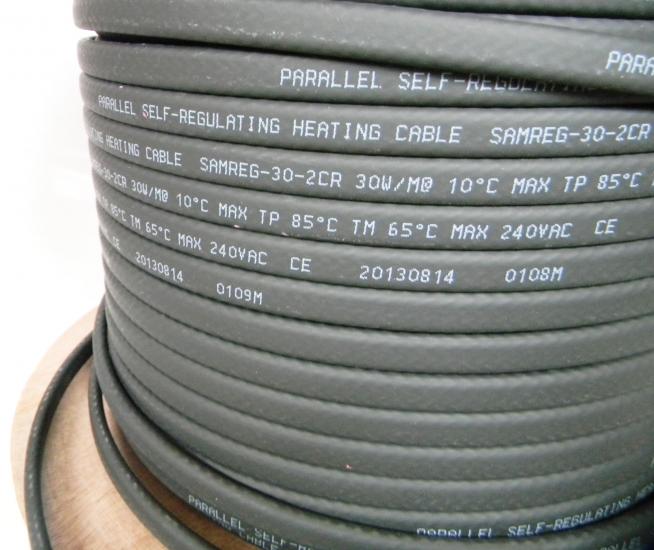

Греющий кабель для обогрева крыши

Типы нагревательных секций

  • Саморегулирующиеся секции, предназначенные главным образом для обогрева водосточных труб, лотков, желобов, карнизов, водометов и участков между ними.
  • армированные секции применяются для нагрева лотков, желобов и водосточных труб для невысоких зданий. Чаще всего имеют номинальную мощность в 30 Вт/м.
  • Бронированные секции с постоянной мощностью в 25-30 Вт/м. Рекомендуются для обогрева лотков, желобов и водосточных труб. Хотя, в общем случае, их рекомендуется использовать в местах с повышенными механическими нагрузками.

Бронированные и армированные нагревательные секции рекомендуются для обогрева плоских кровель и лотков.

  1. Формируется схема раскладки системы обогрева «Теплоскат».
  2. Организуется питающая сеть и система управления.
  3. Исполнителем осуществляется выпуск всей документации по проекту:
    • чертежи раскладки нагревательных секций;
    • чертежи прокладки информационной сети;
    • схема подключения нагревательных секций и воронок;
    • схема системы автоматики.
Также по теме
Статья носит чисто ознакомительный характер, необходима консультация специалиста.
